Popis

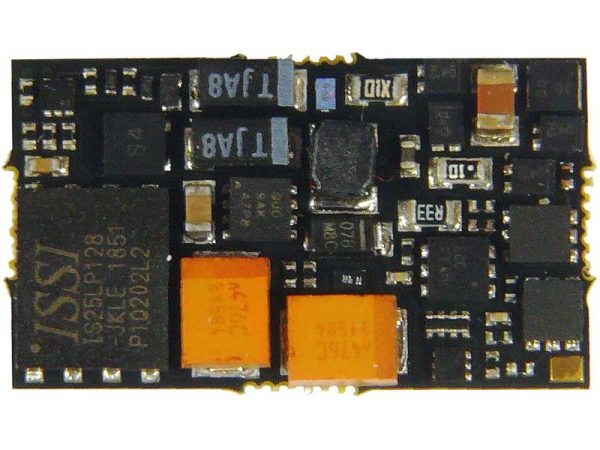

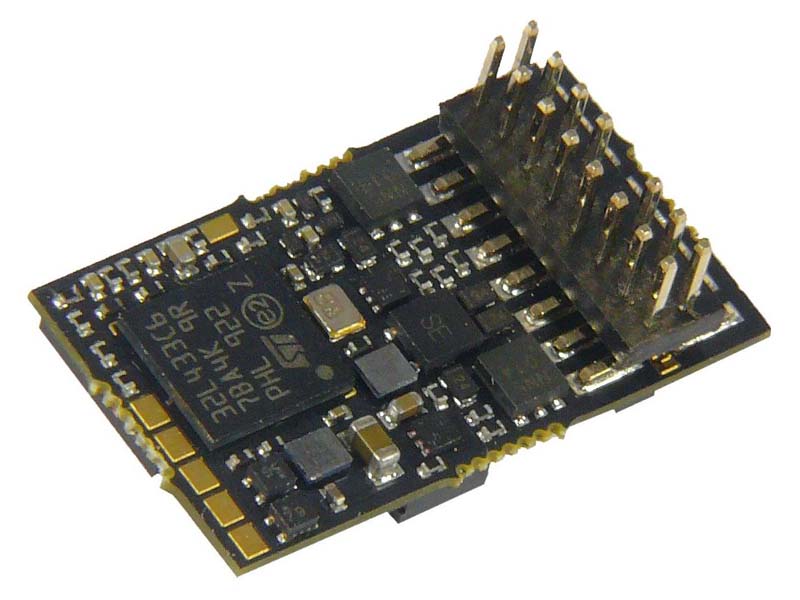

Dekodéry řady MS480 jsou následovníkem řady MX648. Rozměry 19 x 11 x 3,1 mm. Připojení 16-pinovým rozhraním dle NEM658. Celkový výstupní proud 0,8A, špičkově 1,5A. Proud motoru 0,8A, špičkově 1,2A. Proud funkčních výstupů 0,6 A. 6 funkčních výstupů – 4 na drátech, 2 na letovacích bodech + 2 logické výstupy. 2 výstup pro serva. SUSI. Možnost připojení zásobníku energie přes letovací body, max ~1000 µF. Zvukový výstup 1?Watt/8 ?. Zvuková paměť 128 Mbit.
Zvukové dekodéry MS obsahují několik komponent, které jsou zásadní pro výkon, především „nejmodernější“ 32bitový mikrokontrolér ARM s vlastnostmi DSP a plně digitální zvukový zesilovač, který také poskytuje hi-fi kvalitu zvuku, nabízí skutečných 16 bitů rozlišení a až 44kHz. Tyto dekodéry plynule navazují z hlediska vývoje na předchozí generace, konkrétně dekodéry řady MX. Téměř každý typ MS má protějšek s podobným označením ve „světě MX“. Osvědčená „výkonová elektronika“ (usměrňovače, výstupní stupně) byla z velké části převzata ze světa MX, stejně jako design a rozhraní, samozřejmě, což je již výsledkem nezbytné shody se standardy VHDM – Railcommunity – a NRMA. Se zavedením generace MS v roce 2019 nabízí ZIMO zvukové dekodéry, které pracují s formáty DCC a MM, stejně jako mfx *, včetně automatické registrace v digitálních centrálách Märklin. Stejně jako ostatní dekodéry ZIMO jsou také schopné analogového provozu s DC a AC.
Hlavní obecné vlastnosti dekodérů řady MS: DCC-adresy 1-10239, přidružené adresy 1-9999, MM-adresy 1-80, funkce F0-F28), mfx*. 14, 28 nebo 128 externích jízdních stupňů, 256 nebo 1024 interních stupňů. Automatické pamatování nastavení při přerušení přívodu proudu. Možnost update SW. Proudová ochrana pro všechny výstupy. Ochrana proti přepětí. Bezhlučné řízení motoru s 20 nebo 40?kHz, vhodné pro všechny DC motory včetně motorů se zvoncovým jádrem (Faulhaber, Maxxon), s dodatečnými diodami i pro AC motory, obtížně regulovatelné kulaté motory Fleischmann a ostatní typ starších motorů. Funkční mapování dle NMRA pro F0 – F12, různé efekty na výstupech. Ovládání serv. ZIMO švýcarské mapování, ZIMO vstupní mapování, ovládání spřáhel, SUSI rozhraní, logické výstupy. Brzdná dráha, ABC, ZIMO ovládání pomocí návěstidel HLU, rozeznávání čísel vlaků ZIMO, RailCom, konstantní brzdná dráha (do SW 5.00). Skutečné 16bitové rozlišení zvuku. Až 16 zvukových kanálů paralelně. Vylepšená práce se zásobníkem energie.
Vladimír Švígler
